LVE视频引伸计应变控制技术:突破视觉测量实时反馈控制难题,满足GB/T 228.1-2021应变速率控制要求

一、背景与需求

材料拉伸测试中,应变速率直接影响屈服、强度、延伸率等速率敏感参数的测量结果,若不对应变速率控制,数据可比性无从保证。因此,标准《GB/T 228.1-2021》针对这些参数明确规定采用应变速率控制,并将引伸计反馈的闭环控制定义为核心方法A1,这意味着引伸计的性能直接决定了测试能否符合标准

随着薄板、箔材、丝线等新材料及极端环境测试需求涌现,对应变控制提出更高要求。然而传统接触式引伸计存在三重局限:刀口夹持力易损伤薄软材质;高温等恶劣环境难以稳定工作;断裂前必须拆除,无法获取全过程应变数据。传统工具已难以满足新材料测试需求,业界迫切需要一种既能符合GB/T 228.1要求、又能突破接触式局限的新型应变控制技术。

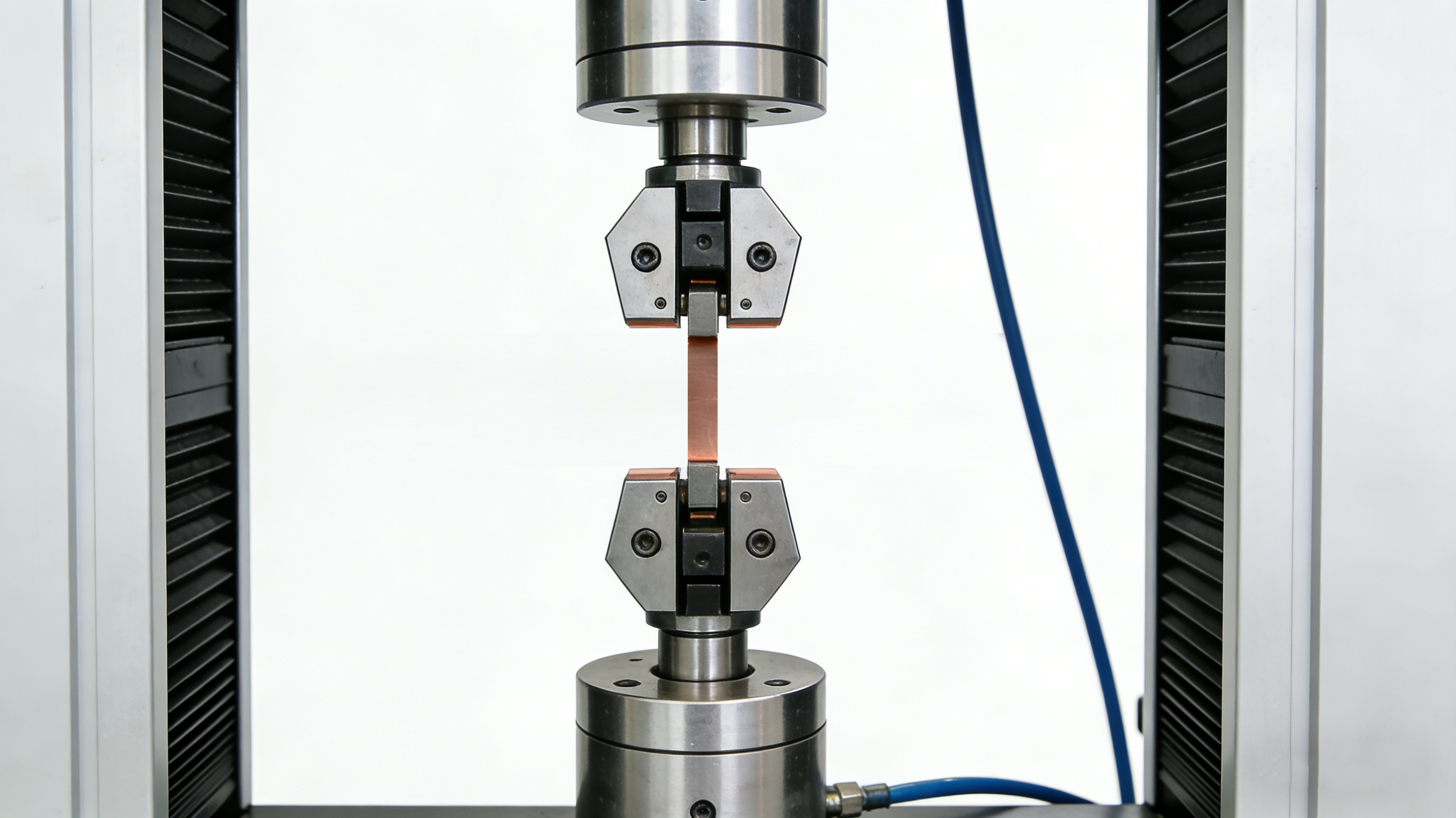

图1 铜箔拉伸图

二、视觉测量用于应变控制的技术难点

基于数字图像相关(DIC)的视觉测量技术,理论上可规避接触式测量的物理接触,实现无损、环境适应性强、全过程的应变测量。然而,要将“视觉测量技术”升级为可用于实时反馈控制的“视频引伸计应变控制技术”,必须跨越三大工程难点:

难点一:实时性与低延迟

应变速率控制要求控制器根据当前应变值实时调整横梁速度。这意味着视频引伸计必须以极高频率(通常≥50Hz)采集图像、完成计算并输出应变值。任何处理延迟或丢帧,都会导致控制系统超调或振荡,影响测试准确性。

难点二:复杂环境下的抗干扰能力

试验机现场的振动、环境光照变化、高温测试时的空气扰流,都会对图像质量产生干扰。如何从噪声中稳定提取亚像素级的真实位移信号,是决定控制精度的关键。

难点三:全量程的线性与精度保持

光学测量存在边缘畸变和透视误差。视频引伸计必须保证从弹性变形到断裂的全视野范围内,应变测量始终保持高线性度和一致性,且长时间工作无温漂,才能满足GB/T 228.1对应变控制的全过程要求。

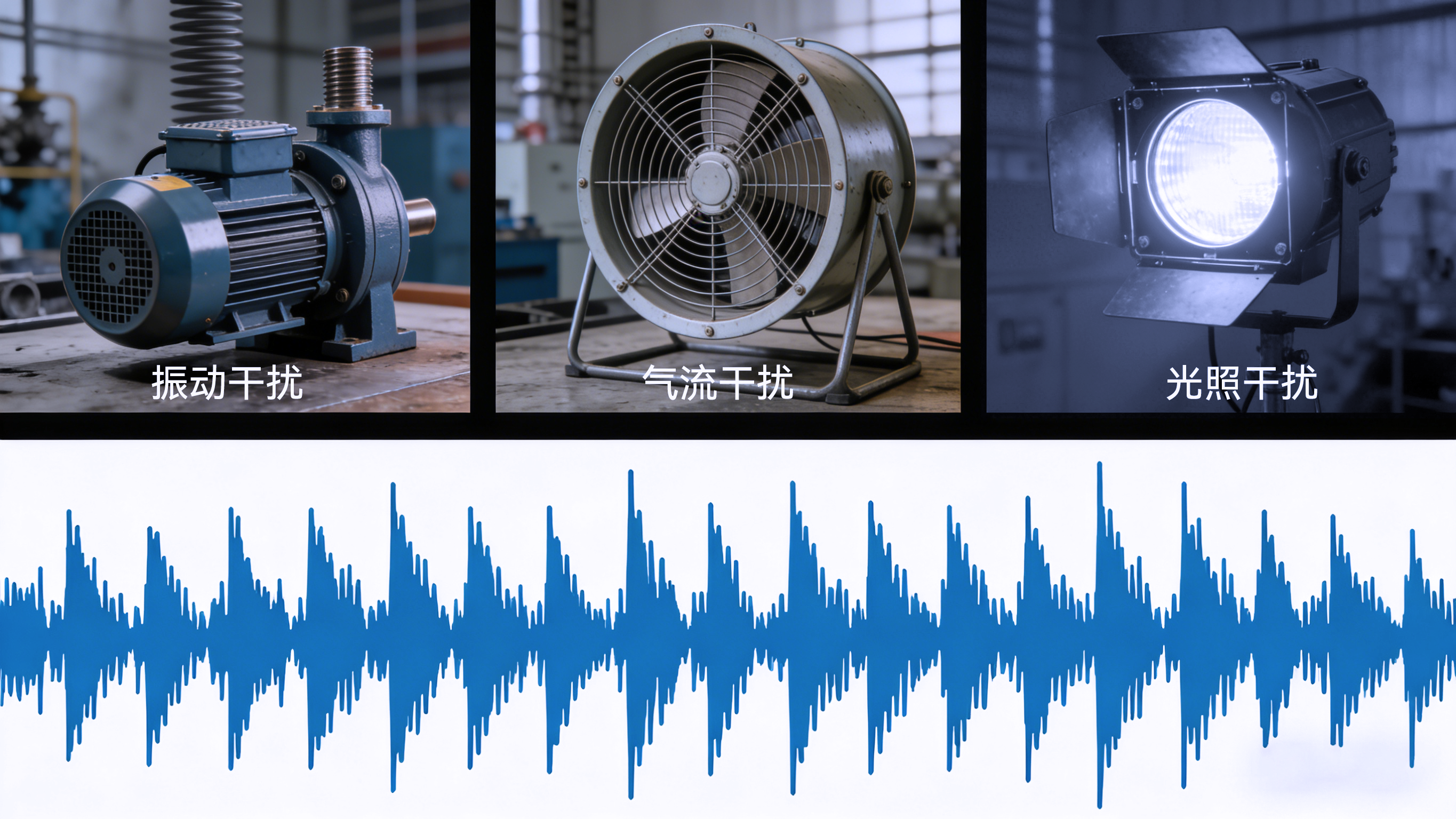

图2 常见干扰源及含噪声数据图

三、LVE视频引伸计应变控技术

针对上述难点,LVE视频引伸计通过软硬件深度协同,提供完整的应变控制解决方案:
突破一:高速输出下保持毫秒级延迟
采用高性能图像传感器与多核心并行处理架构,实现最高1000hz实时应变输出,端到端延迟控制在毫秒级,确保闭环控制快速响应。
突破二:复杂环境下保持低噪声
基于数字图像相关(DIC)核心算法,结合高亮度蓝光光源与窄带滤光技术,有效滤除环境光干扰;同时内置振动隔离算法,即使在一楼地面振动环境下,也能输出噪声水平≤±5με的纯净信号。
突破三:全视野测量高一致性
采用高精度远心光路设计与多点动态标定技术,保证全视野范围内测量一致性,全视野九宫格区域实测偏差<0.2%。

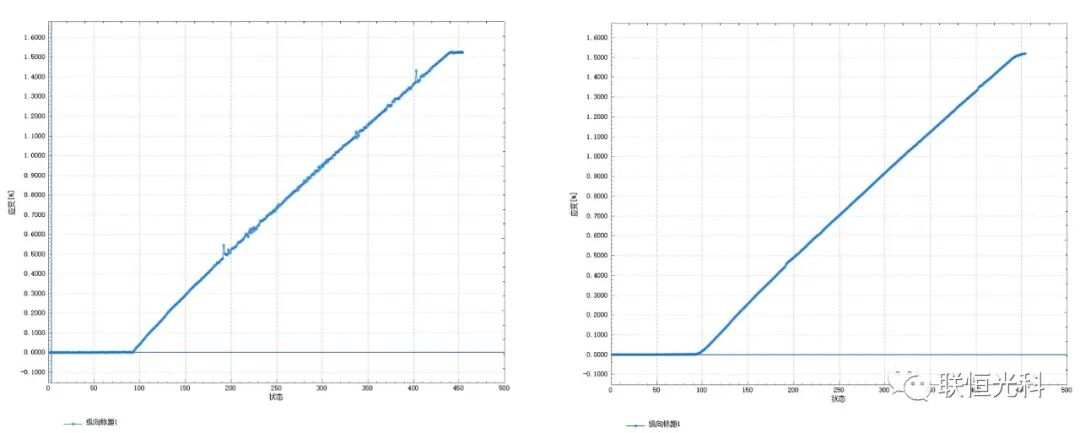

图3 LVE振动隔离算法使用前(左)后(右)曲线对比图

四、测试验证

为验证LVE视频引伸计应变控制的工程可行性,进行本次测试。

1、测试目标
· 静态稳定性
依据:GB/T 228.1要求测量屈服、强度、延伸率时引伸计精度不劣于1级,对应系统误差±100με(1级是标准门槛,但在实际研发、认证测定场景中,0.5级引伸计已成为主流选择)。工程实践中通常要求信号噪声水平低于系统误差的一个量级,即±10με,以确保控制精度不受噪声干扰。
标准:静态稳定性合格标准为应变保持状态下,信号噪声水平控制在±10με以内
· 动态跟踪精度
依据:GB/T 228.1-2021对方法A应变控制的要求,实际应变速率与设定值的允许偏差为±20%;同时,应力-应变曲线应光滑连续、无明显波动(附录A.2.3)。
标准:动态跟踪精度合格标准为实际应变速率与设定值的偏差低于±20%,应力-应变曲线光滑连续。
2、测试环境
· 加载设备:DF23微机控制电子万能试验机
· 应变设备:LVE-MAX 12M视频引伸计
· 温度环境:室温25℃
· 振动环境:一楼地面振动
· 光照环境:LED蓝光光源
3、测试方案
· 测试对象
对象1-不锈板金属板试样,标距150mm
对象2-不锈钢金属板试样,标距20mm

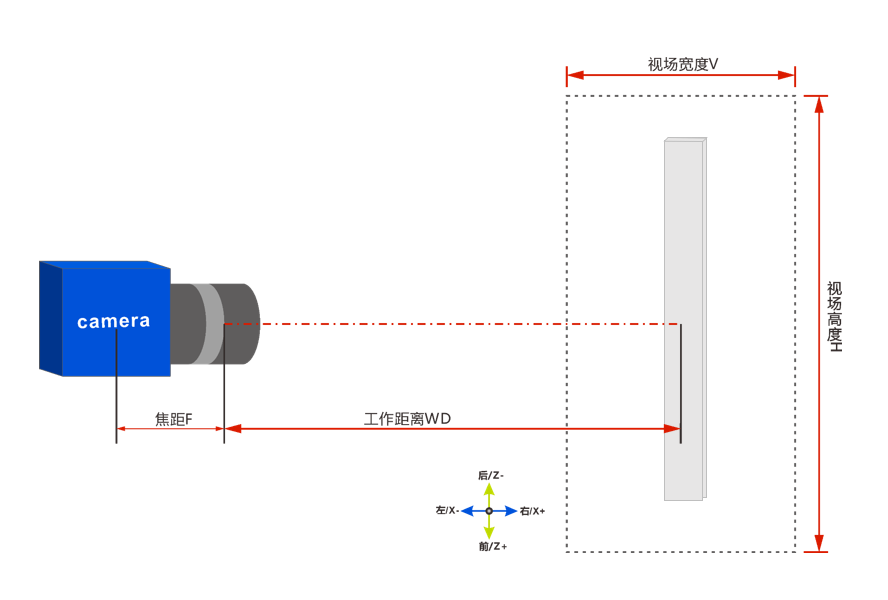

图4 方案示意图

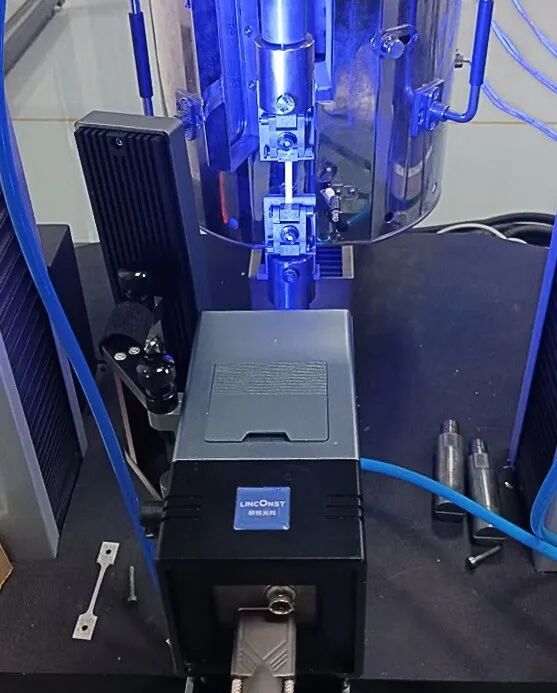

图5 现场图

· 运动策略
设定目标应变速率为 0.0015 s⁻¹。LVE视频引伸计以50Hz频率输出瞬时应变值,试验机控制器根据反馈实时调整横梁位移。
运动策略1:
以0.0015 s⁻¹的应变速率控制试样拉伸至应变约1%,保持1分钟;
以0.0015 s⁻¹的应变速率控制试样拉伸至应变约2%,保持1分钟;
以0.0015 s⁻¹的应变速率控制试样拉伸至应变约3%,保持1分钟。
运动策略2:
以0.0015 s⁻¹的应变速率控制试样拉伸至断裂。
· 测试方案
方案1:测试对象1+运动策略1
方案2:测试对象2+运动策略2

4、数据与曲线分析

· 方案1分析
在方案1的三个保持期内,LVE视频引伸计反馈的应变值信号噪声波动范围为±5με,标准差仅0.8με。曲线三个台阶平滑,无异常跳动,证明系统在静止状态下具有极低噪声和优异抗漂移能力。

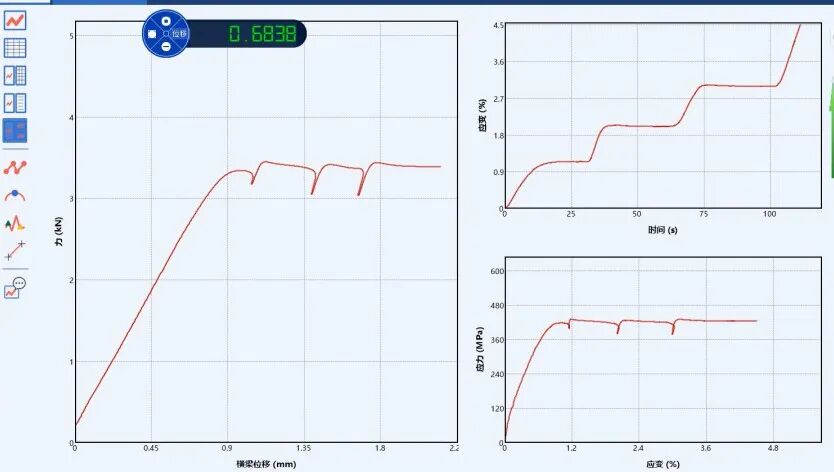

图6 方案1曲线

· 方案2分析

在方案2曲线中,整个拉伸至断裂过程实际反馈应变速率约为0.00143,与设定理论应变速率曲线的偏差<5%。时间-应变曲线光滑连续、无异常跳变或波动,符合附录A.2.3对应力-应变曲线光滑性的要求,证明闭环系统在动态下的响应速度和稳定性。

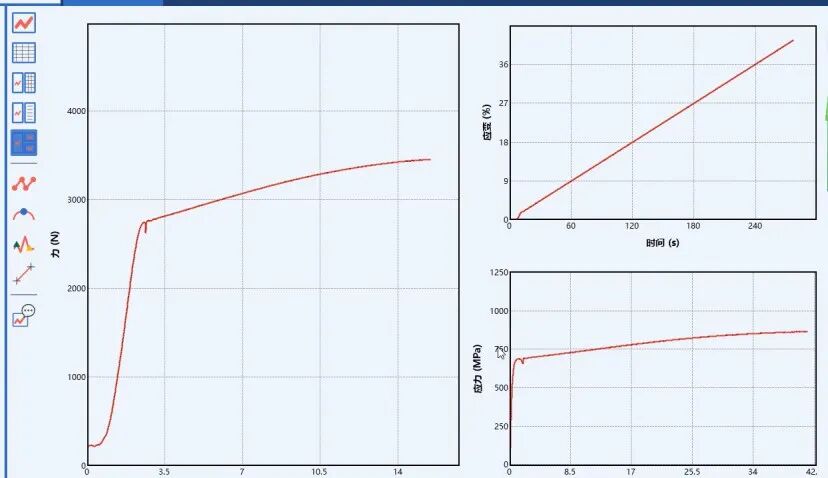

图7 方案2曲线

5、测试结论
· 静态稳定性:视频引伸计在应变保持阶段的信号噪声水平低至±5με,不仅满足GB/T 228.1对1级引伸计的要求,更达到0.5级引伸计的应变控制稳定性要求。
· 动态跟踪精度:应变速率跟踪偏差≤5%,优于GB/T 228.1-2021规定的±20%允许偏差;应力-应变曲线光滑连续,符合标准对应变控制有效性的规定。
· 工程可行性:本次测试充分验证了基于LVE视频引伸计的应变控制闭环系统的工程可行性,完全满足GB/T 228.1-2021标准对应变控制测试的要求。

五、总结与展望

LVE视频引伸计通过非接触测量、强环境适应性、全程获取断裂数据的核心优势,在解决传统接触式方案多重局限的同时,攻克了实时性、抗干扰、精度保持等工程难点。实测数据证实:静态噪声≤±5με,达到0.5级引伸计精度水平;动态速率跟踪偏差≤5%,远优于标准规定的±20%允许偏差;应力-应变曲线光滑连续,完全满足标准对应变控制有效性的规定。
展望未来,LVE视频引伸计应变控制技术将从三个维度持续演进:
· 技术维度,走向更高分辨率与AI算法将提升实时响应与控制精度;
· 标准维度,随着非接触测量的计量规范逐步完善,推动规模化应用;
· 应用维度,从常温到高低温场景,从常规试样扩展到箔材、细丝、3D打印等特殊试样。
